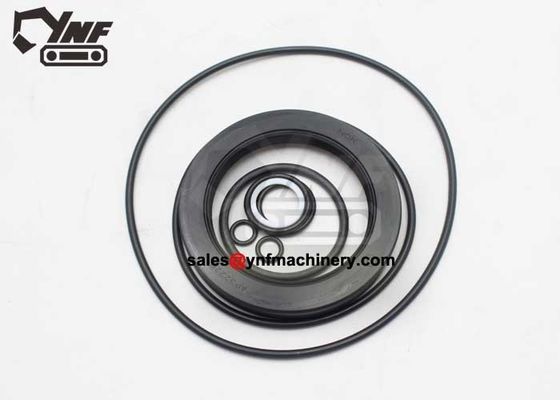

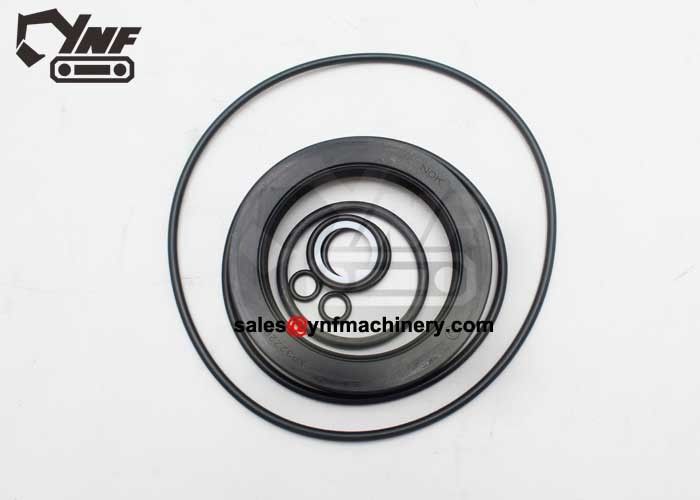

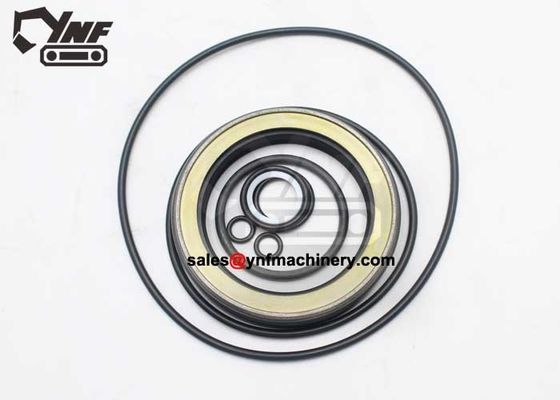

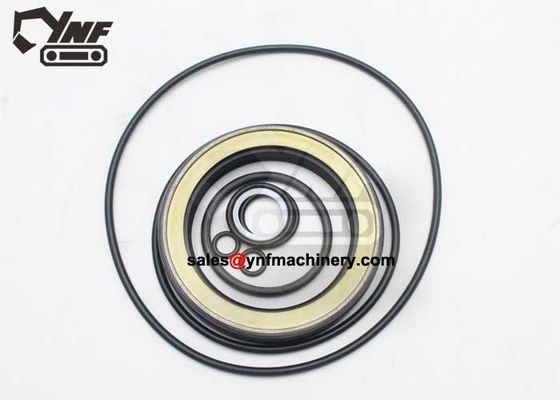

PZE-5B-2020-130F3A-4430B Kit d'étanchéité de réparation de pompe hydraulique Pour la pompe à piston hydraulique de l'excavatrice NACHI
PZE-5B-2020-130F3A-4430B Kit d'étanchéité de réparation de pompe hydraulique
,Kit d'étanchéité de réparation de pompe hydraulique de pelleteuse
NOK Qualité PZE-5B-2020-130F3A-4430B Kit d'étanchéité de réparation de pompe hydraulique pour pompe à piston hydraulique à excavatrice NACHI
| Pompes à piston | Les mesures de sécurité et les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Nom du produit | Kit d'étanchéité pour la réparation de pompes hydrauliques |
| Marque de piston | Pompes à piston hydraulique pour excavatrice NACHI |
PZ-4/6B-* Nom de la partie Nom de la partie PZ-4B PZ-6B Remarques Taille Q'ty Taille Q'ty 30 Sceaux à huile TCN-507212 1 TCN-659013 1 N.O. K 34 O-ring NBR-90 G85 1 NBR-90 G85 1 JIS B 2401 35 O-ring NBR-90 G105 1 NBR-90 G135 1 JIS B 2401 36 O-ring NBR-90 G155 1 NBR-90 G200 1 JIS B 2401 37 O-ring NBR-90 G50 1 NBR-90 G65 1 JIS B 2401 38 O-ring NBR-90 P36 1 NBR-90 P41 1 JIS B 2401 39 O-ring NBR-90 P16 1 NBR-90 P16 1 JIS B 2401 40 O-ring NBR-90 P14 3 NBR-90 P14 3 JIS B 2401 41 O-ring NBR-90 P9 1 NBR-90 P10 1 JIS B 2401 42 O-ring NBR-90 P8 5 NBR-90 P8 8 JIS B 2401 43 Backup ring T2-P16 1 T2-P16 1 JIS B 2407 List of Sealing Parts (Kit Model Number 4B : PZAS-104100, 6B : PZBS-106000) * Port de lubrification modifié en GPF 3/8. (depuis mai 2008) Numéro de modèle de pompe Numéro de modèle de montagePZ-2B IHM-44-10 PZ-3B PZ-5B PZ-6B IHM-55-10 PZ-4B PZM-4-10 Note du kit de montage des pieds: Voir les pages C-12 et A-34 pour plus d'informations sur les méthodes de montage. Bolt Washer O-ring IHF -4-T-20 PZ-2B-35/45 IH03J-100100 1 TH-10×55 4 WS-B-10 4 NBR-90 G40 1 IHF -5-T-20 PZ-3B-70 IH03J-100120 1 TH-12×55 4 WS-B-12 4 NBR-90 G50 1 PZF-4-T-10 PZ-4B-100 IH03J-100160 1 TH-12×60 4 WS-B-12 4 NBR-90 G60 1 IHF -7-T-10 PZ-5B-130 IH03J-100200 1 TH-12×60 4 WS-B-12 4 NBR-90 G75 1 PZF-6-T-10 PZ-6B-180/220 IH03J-100240 1 TH-16×75 4 WS-B-16 4 NBR-90 G85 1 OUT Flange Plug Flange Part No. Bolt Washer O-ring IH03J-100060 1 TH-10×50 4 WS-B-10 4 NBR-90 G30 1 TPHA-1/4 1 IH03J-100080 1 TH-10×50 4 WS-B-10 4 NBR-90 G35 1 TPHA-1/4 2 IH03J-100080 1 TH-10×50 4 WS-B-10 4 NBR-90 G35 1 TPHA-1/4 1 IH03J-100120 1 TH-12×60 4 WS-B-12 4 NBR-90 G50 1 TPHA-1/4 1 IH03J-100120 1 TH-12×60 4 WS-B-12 4 NBR-90 G50 1 TPHA-1/4 1 Piping Flange Kit Note 1. voir page C-11 pour les dimensions. 2. les matériaux et la dureté de l'anneau O sont conformes à la norme JIS B2401. 3. voir page C-11 pour les détails sur le couple de serrage.
